Smoke Stopper o Anti Smoke LiPo Safe, unos dispositivos para salvar la electronica de nuestro dron ✅ ¿PERO REALMENTE LOS NECESITAMOS? Una de las partes más estresantes de cualquier montaje, es la primera vez que conectas la batería a tu dron. ¿Funcionará todo o, literalmente, se convertirá en humo?
Índice
Hace tiempo que ya existen y son archi conocidos por la comunidad dronera estos dispositivos son los llamados «smoke stoppers» o «Anti Smoke LiPo Safe», que se conectan entre la batería y el dron y evitan en la manera de lo posible que los cortocircuitos destruyan los componentes eléctricos y electrónicos. En este post, entraremos en más detalles sobre cómo funcionan estos dispositivos, cómo puedes construirlos y si son realmente necesarios.
☝ Smoke Stoppers – Que es?

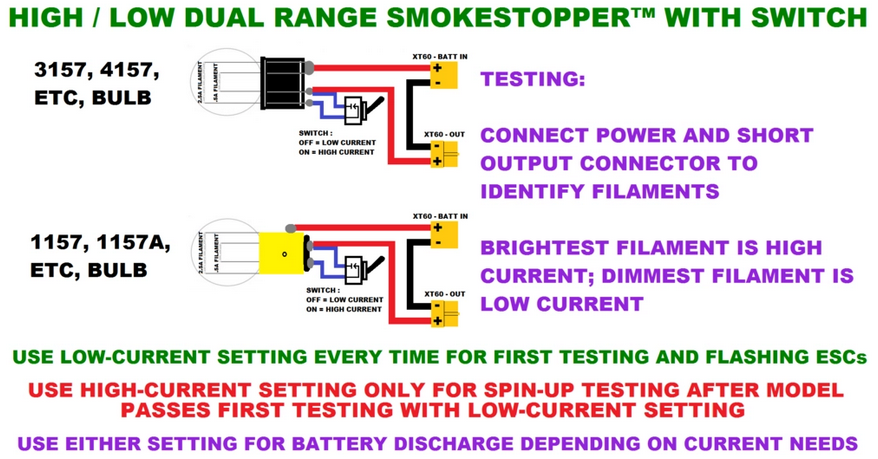

Como hemos dicho es un aparato que detecta si hay o no un corto circuito en el montaje de tu dron. A continuación os presentamos un Smoke Stopper, podríamos decir que es el original, el primero, este usa una bombilla con dos filamentos, la típica de frenado de nuestros coches, podéis ver el esquema de montaje y la sacado del canal RCGroups.
Una dron estándar suele estar conectada a una batería 4S, mientras los motores no están girando no consumirá más de 3 amperios de corriente. Sin embargo, si hay un cortocircuito eléctrico, que podría ser causado por cualquier cosa, desde una mala soldadura hasta un cableado incorrecto, el consumo de corriente será mucho más de 3 amperios durante un breve espacio de tiempo hasta que se funda el cortocircuito, es la conocida en nuestro mundo, fumata blanca, cuando sucede en los ESC, hasta fuego!!!
El propósito fundamental smoke stopper es básicamente un dispositivo de protección contra sobrecarga. Este tipo de circuito permitirá que solo fluya una determinada cantidad de corriente a través de él, y se clasifican dependiendo de esos amperios que deja pasar, es como un embudo de corriente. Si se excede ese valor de amperios, el smoke stopper evita que pase más corriente eléctrica al dispositivo defectuoso. En la mayoría de los casos, esto hará que el componente que está en corto se solo se sobrecaliente y no llegue a quemarse.
Así es como funciona un Smoke Sopper, pero la gran pregunta es, si tenemos un cortocircuito, un «corto», que es una unión entre positivo y negativo,¿no hay otra manera mas eficaz para saber si existe este problema en el montaje de nuestro dron?
👍 Smoke Stopper – Lo Necesitamos Realmente?
Bueno mi amigo Paco y Miguel dirán que soy un rajado pero la respuesta es No / Si. Como en todo existe un pero, que lo explicare seguidamente.

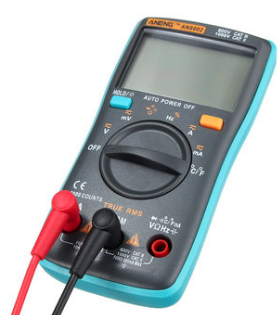

Realmente no lo necesitamos si ya disponemos de un tester o polímetro, herramientas neceasarias para drones, ya que con la función de «continuidad», para los menos dados al tema, esa que pita si unimos las puntas, ya tenemos mas que de sobra. Ya que si usamos esa función y ponemos las puntas en el XT60 del dron y pita, voila, quiere decir que algo no esta bien y hay un cruce en nuestro montaje, por lo que tocara revisar todo.
Aquí viene lo de No/Si, ya que si tenemos el Smoke Stopper, deja pasar una cierta corriente, dependiendo del modelo que hayamos usado, (recomiendo el del fusible a 0,6A). Quiere decir que el cruce se calentará un poco y eso nos ayudara a detectar donde esta, simplemente poniendo la mano encima.
Lo malo, que según la electrónica que tengamos y donde este el cruce, podría llegar a dañar algún dispositivo, por lo que no es muy bueno dejar la LiPo enchufada con el Smoke Stopper activo por un cruce durante mucho tiempo.

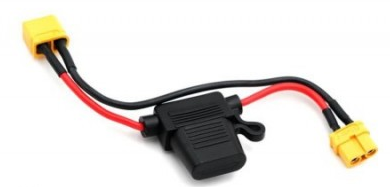

🎯 Smoke Stopper Fusible
Los fusibles son dispositivos que se destruyen a sí mismos cada vez que se sobrepasa el nivel de corriente propio, presumiblemente salvando los componentes eléctricos aguas abajo. Es muy probable que hayas cambiado los fusibles de tu coche, o el de algún aparato eléctrico de tu casa, como el equipo de música, que usa los típicos fusibles de cristal.
Ambos tipos de fusibles funcionan bien para construir un smoke stopper, cualquiera de los dos te ira perfectamente, tu decides, el que te sea mas fácil de encontrar. Este es sistema es mi favorito ya que puedes poner un fusible muy pequeño de 0,5A, esto hará que se funda rápidamente cuando haya algún cruce.
Recuerda que te faltaran los XT60
La desventaja de los fusibles es que debes cambiarlos cada vez que se rompan. Pero una ventaja de estos fusibles es que generalmente son muy rápidos. Funcionan como un si ellos fueran el eslabón eléctrico más débil en un circuito y se queman muy rápidamente en caso de cortocircuito. Por lo tanto, tienen la mejor capacidad de proteger la electrónica delicada en estas situaciones.
🚀 Smoke Stopper XT60
Podríamos decir que este es el ya estandarizado, lo puedes montar tu, pero por lo que vale y si no tienes ganas de liarte, puedes comparte uno, aunque hay que decir que no es el mejor ni el que mas protege
a nuestra preciada electrónica.
Estos dispositivos montan fusibles de tipo SMD rearmables, el mítico T110 o F075, estos funcionan como limitadores de corriente y fusibles rearmables con una rampa de tiempo de actuación.
Estos son perfectos si no tienes ganas de montar nada y quieres ir directo al grano. Lo bueno que al ser rearmables no tienes que cambiarlos nunca, eso si, dependiendo del modelo la corriente máxima es de 8A antes del corte, aunque por suerte solo de 0,02s.
Smoke Stopper Fusible Rearmable
Fusible térmico rearmable como Smoke Stopper. Los fusibles rearmables o disyuntores de circuito son dispositivos que desconectan automáticamente un circuito cuando se encuentra una situación de sobre corriente.
Sin embargo, a diferencia de los fusibles, los disyuntores no se rompen permanentemente. Son más como interruptores que se pueden volver a encender para que la electricidad pueda fluir nuevamente.
Hay muchos tipos diferentes de interruptores automáticos, pero para nuestra utilidad del «smoke stopper» necesitaremos un interruptor automático tipo pulsador. Cuando estos interruptores saltan, la parte central del interruptor se dispara fuera del cuerpo. El interruptor se “reinicia” presionándolo nuevamente el pulsador, haciendo que la energía comience a fluir nuevamente.
Este tipo de sistema es uno de mis favoritos para usar como smoke stopper. La razón es que es reutilizable, fácil de usar y anula completamente la corriente eléctrica cuando existe un corto. También es compatible con todas las LiPos y es fácil de cablear. Lo malo que el de corriente mas baja que he encontrado es de 3A.
Una desventaja de los interruptores automáticos es que generalmente operan detectando la acumulación de calor generada por la corriente eléctrica que circula a través de el. La razón por la que esto es un problema es que puede tardar hasta un segundo en detectar el corto, y hacer que salte el disyuntor. Por esta razón, es posible que no puedan salvar de manera perfecta tu controladora de vuelo o ESC, pero deberían estar bien para proteger sus baterías o motores.

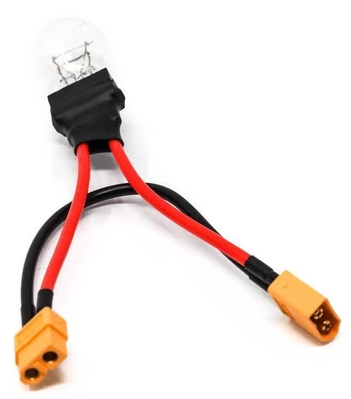

Smoke Stopper Bombilla
Una bombilla, si, lo creas o no, una bombilla se puede utilizar como un eficaz dispositivo limitador de corriente. (Aun recuerdo como la usaba en los altavoces). La forma en que funciona es limitando la corriente en funcion del brillo, a más corriente que limita mas brillo, la luz se enciende y se limita el consumo de corriente adicional.
La cantidad máxima de corriente está determinada por la potencia nominal de las bombillas dividida por el voltaje de la batería. En general, las pequeñas bombillas utilizadas para las luces traseras de automóviles se utilizan para este propósito para aprovechar su baja potencia. Recomendamos bombillas etiquetadas con cualquiera de estos números: 1157, 3157, 4157, 3057, 4057, 3357. Generalmente, se pueden comprar por una pequeña tarifa en cualquier tienda local de autopartes.
El problema con este tipo de stop smoker es que no detiene totalmente el flujo de corriente eléctrica, simplemente lo limita. Esto significa que, en ciertas ocasiones, los pequeños circuitos electrónicos pueden verse afectados por el flujo continuo de corriente causado por un cableado incorrecto en tu dron.
Otro problema es que estas bombillas pueden petar si usas baterías 4S para alimentarlas y definitivamente no funcionarán con LiPos 6S. Si quieres saber el limite de corriente de la bombillas usa esta formula:
Potencia Bombilla (W) / Voltaje LiPo (V) = Corriente Limite (A)
Además, este tipo de Smoke Stopper es el más «difícil» de montar, principalmente porque las bombillas no están realmente diseñadas para ser soldadas directamente y necesitar realizar una serie de corte y demás apaños y son bombillas para coches, y una batería de coche va a 12V.
Cómo hacer un Smoke Stopper
Construir un smoke stopper o anti smoke LiPo safe increíblemente fácil. Es posible que ya tengas todo lo disponible, excepto el fusible.
Primero, hablemos de las partes que necesitarás:
Conectores XT60 macho y hembra
Cable Rojo Negro típico de LiPo
Dispositivo de Corte

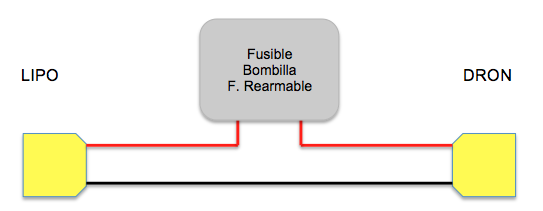

Cablearlo es fácil. Aquí hay un diagrama:
Todos los sistemas tienen dos terminales y no importa qué conector XT-60 se conecte a qué terminal. Si está utilizando un rearmable, verifica el diagrama de cableado para asegurarte.
Una vez que haya conectado su smoke stopper, te recomiendo que lo pruebes. Esto es bastante fácil, puedes causar un cortocircuito intencionalmente al unir los cables positivo y negativo del conector XT60 macho o puedes armar su dron mientras está enchufado con el smoke stopper, cuando armes motores y des gas, tendrá que cortar.
Cómo usar un Smoke Stopper
El propósito principal de un Anti Smoke LiPo Safe o Smoke Stopper, es, el ser una línea de defensa para proteger tus dispositivos electrónicos de los errores cometidos al cambiar el cableado del dron. Ten en cuenta que es una última línea de defensa!
Después de realizar cualquier tipo de re-cableado o soldadura, debes verificar dos veces todo. Mira tus soldaduras y asegúrate de que los bulbos de estaño no se superpongan con piezas de PCB. Asegúrese de que no hay gotas de estaño sueltas por la FC.
Usa un multímetro para verificar la continuidad a través de circuitos complejos y verificar que tus cables de alimentación no estén en cortocircuito.
Finalmente, una vez que tengas la confianza de un trabajo bien realizado, conecta un extremo del dron al Smoke Stopper y el otro extremo a la batería. Si no sucede nada y el dron arranca, ¡Todo perfecto!
Buenas, resumiendo, eres montador de drones seguro que tienes un polimetro, o al menos deberías si no quieres quemar placas, y si no eres montador dudo que te hagas un smoke stopper, con lo cual no le veo el sentido al aparatito, de todas formas el articulo es esclarecedor, si bien vano en su fin.
Saludos
Hola Pak.Pakoso;
Peazo trabalenguas, pero Exactamente, solo seria útil si no tines un tester, cosa poco probable si montas drones y te dedicas minimamente a ello. Si no tienes un tester y te quieres comprar un smoke stopper siempre te saldra mas economico, eso si recomiendo el tester. Con el post almenos aprendes cuales son sus limitacions y los tipos que hay, es aporte para aclarar el tema de como funcionan y si realmente necesitas o no el smoke stopper o anti smoke lipo safe.
Vaya zasca en «si bien vano en su fin«, me lo tomare constructivamente, no tenima mucha mas chicha el tema y no queria poner las graficas de tiempos de los fusibles… jajajajajjajaj
Un saludo y gracias por el coment!
