Todos los que tenemos unas gafas fpv FatShark, sabemos que estas no disponen de un interruptor pulsador de encendido general, tenemos que desconectarla directamente la batería por el conector, esto hace interesante plantearnos la instalación y modificación del switch.
Otra de las opciones es parar el receptor RX mediante el pequeño conmutador que se encuentra debajo en el lado izquierdo, aun así las gafas se quedan encendidas haciendo que duren menos las baterías.
Hay que decir, que para hacer esta modificación tienes que ser un poco manitas, no te metas si no te ves capacitado hacerlo, aunque es fácil, tienes que tener los pasos del montaje muy claros para no romper nada, ya que las FatShark no es un producto barato.
Material necesario instalación/modificación pulsador FatShark
En este apartado os indico el material necesario mínimo para poder hacer, instalar y modificar tus FatShark, sino dispones de alguno siempre puedes adquirirlo a través de los links de compra. El pulsador de 12V.
Pulsador Swicht On/Off
Como no, este es el elemento más importante de toda la modificación, ya que hay te tener muy presente que tiene que ser un pulsador con dos estados, NC y NO, que significa normalmente cerrado o normalmente abierto.
Hay que tener en cuenta que debe tener cinco contactos para poder hacer la correcta instalación, ya que queremos que la luz se encienda solo cuando pulsamos el interruptor y además de paso de energía a la placa de las gafas. Si usas otro tipo con menos conexiones NO FUNCIONARA bien!
Soldador
Con un soldador de 50W y punta normal, tienes más que de sobra para poder soldar todos los cables a la placa e interruptor.
Cables
Te recomiendo que uses 3 cables con colores diferentes a poder ser Rojo, Negro y otro color a tu elección, así podrás seguir el código de colores, según la polaridad de la tensión. Rojo +, Negro – . La sección puede ser de 1mm y con un largo máximo de 6cm.
Destornillador
Solo he usado un pequeño destornillador de estrella para poder sacar los tornillos que sujetan las dos partes de las gafas fpv.
Broca y Lima
Seguro que por casa tienes alguna broca de madera y una lima, sino seguro que encuentras alguna solución factible para poder hacer el agujero en el plástico. La broca, la más grande que tengas y de madera para poder hace run agujero lo más redondo posible. Yo la lima la he utilizado para perfilar del todo el hueco necesario para poner el pulsador.
☝️ Guía de instalación del pulsador para FatShark
1 Desmontaje Placa

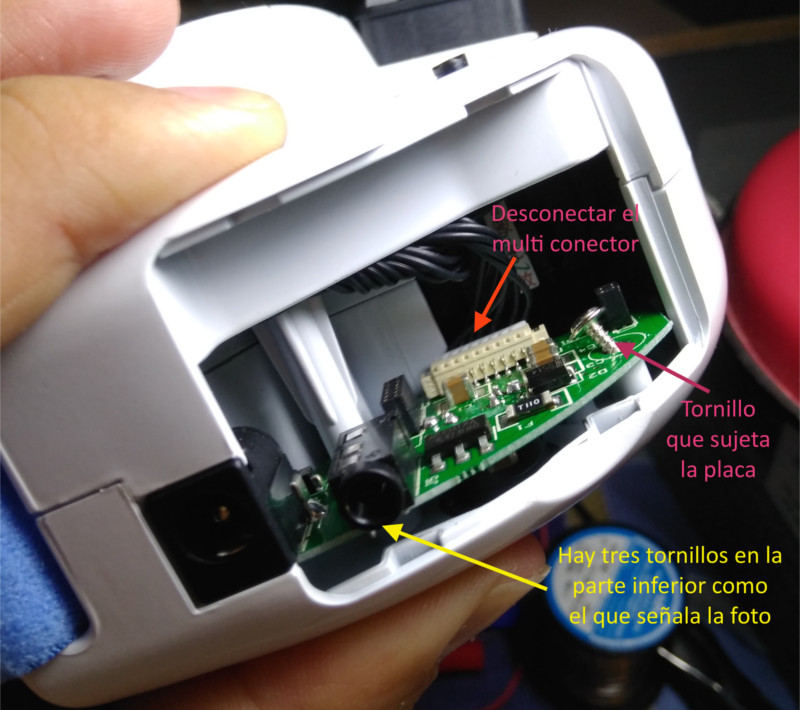

Fácil y sencillo, solo sacar tronillos y mascara que sujeta la almohadilla, además si tienes instalado el RX, también tendrás que sacarlo. Con ello facilitaras el poder sacar la placa.
Recuerda!!!! Tienes que “romper” la conexión del positivo del conector a la placa, para poder hacer el puente con el pulsador, si no lo haces podrías quemar la placa, OJO!.
2 Preparación pulsador

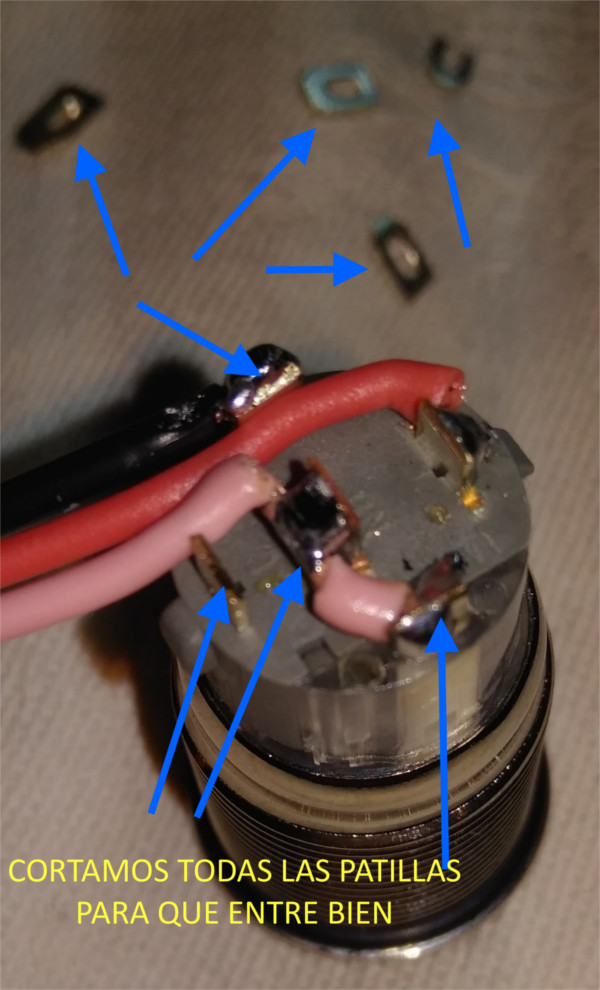

Tendrás que cortar lo más que puedas los conectores, ya que el pulsador es bastante profundo y sino no cabe en el pequeño espacio que queda. Estaña las puntas del cable y los conectores, suéldalo y ya tienes preparado el pulsador.
Tienes que soldar tal cual aparece en la imagen, ya que sino no se encenderá el interruptor.
3 Preparación Tapa Plástico
Simplemente la sacas, haces un agujero y vas limando hasta que quepa perfectamente el pulsador, he optado por esta opción porque así no se resquebraja el plástico y queda mas ajustado.
4 Soldadura he instalación

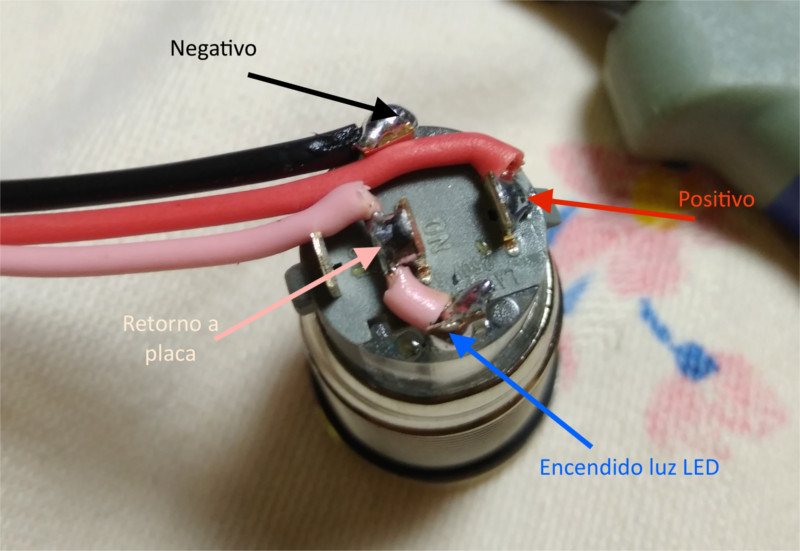

Suelda tal y como se ve en la imagen positivo del conector al pulsador y retorno del pulsador a placa, y las masas comunes.

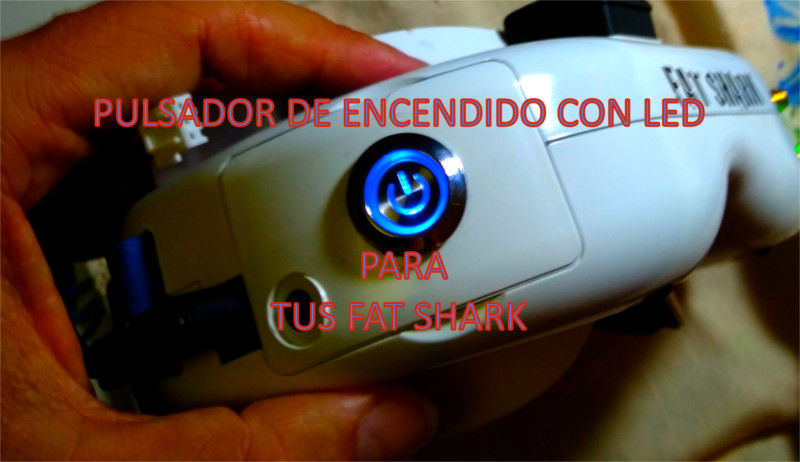

Una vez montado todo, solo te queda probarlo y listo. Ya puedes ir a volar con tus FatShark tuneadas por muy poco dinero y con un interruptor pulsador iluminado con luz LED.
