En este post hablaremos de los conceptos básicos de un transmisor (Mando RC) y qué debes buscar al comprar uno. Precio, cantidad de canales, modos, frecuencia y otras caracterÃsticas.
El transmisor de radio (TX) y el receptor (RX) deberÃan ser uno de los primeros dispositivos que compras cuando construyes un dron. Puede ser un poco lioso y confuso elegir un transmisor RC adecuado para los principiantes del RC.
A diferencia de otras partes del dron, que a menudo se rompen o se vuelven obsoletas, un buen TX puede ser útil durante muchos años, por lo que está bien invertir un poco más en uno decente.
¿Que es un transmisor y receptor RC?

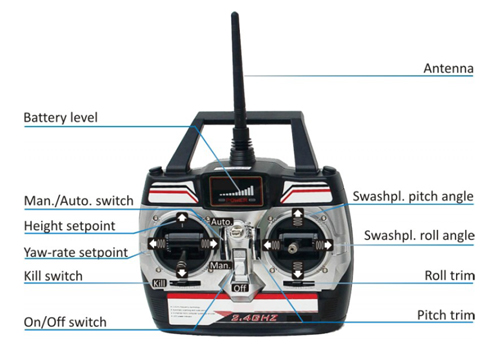

Un transmisor RC, también conocido como controlador de radio o TX, es un dispositivo que permite a los pilotos controlar el dron de forma inalámbrica. La señal y órdenes son recibidos por un receptor de radio (RX) que está conectado a un controlador de vuelo FC.
Si eres nuevo y estás interesado en volar en drones, deberÃas consultar la guÃa para principiantes sobre drones de carreras.
Canales
La cantidad de canales determina cuántas acciones individuales se pueden controlar en un drone.
Por ejemplo, acelerador, yaw (girando a la derecha e izquierda), pitch (inclinarse hacia adelante y hacia atrás) y roll (rodar hacia la izquierda y hacia la derecha), cada uno ocupa 1 canal. Y como puede ver, cuatro canales es el mÃnimo indispensable para controlar un quad, pitch, roll, throttle y yaw.
Pero evidentemente, necesitas más canales a la vez que te vas haciendo más grande en el hobby.
Los canales adicionales en un transmisor normalmente se les llaman canales auxiliares o AUX, en forma de interruptores de palanca y potenciómetros. Puedes usarlos para cambiar los modos de vuelo o activar ciertas funciones y caracterÃsticas del drone.
En general, se recomienda tener al menos 5 o 6 canales para un quad. Estos canales de mas, 1 o 2, se pueden usar para armar el quad, cambiar entre diferentes modos de vuelo o encender el buzzer.
Los transmisores con más de 6 canales generalmente son más caros. Tienden a tener una mejor calidad de construcción y son más funcionales que un transmisor RC básico de 4 o 5 canales.
Modos
Hay 4 modos de transmisión diferentes: modo 1, modo 2, modo 3 y modo 4. Estas son básicamente las diferentes configuraciones de los 2 controles del mando.

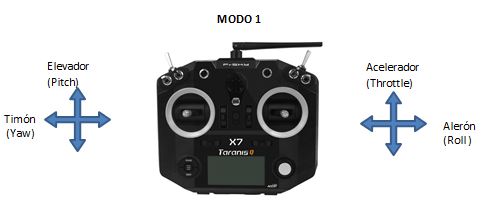

Modo de vuelo 1:
La configuración del modo uno tiene el control del elevador en el joystick izquierdo y el acelerador en el derecho.

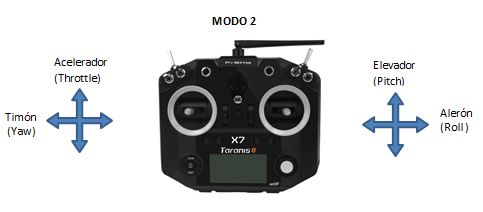

Modo de vuelo 2:
El modo dos es el más común para quads porque el stick representa el movimiento de tu dron. Tiene el control del elevador en el joystick derecho y el acelerador del motor en el izquierdo. El joystick derecho se centra en los ejes, mientras que el joystick izquierdo solo se centra en el eje del yaw (dirección izquierda / derecha) y en el eje del acelerador (arriba / abajo) para permitir una aceleración constante.

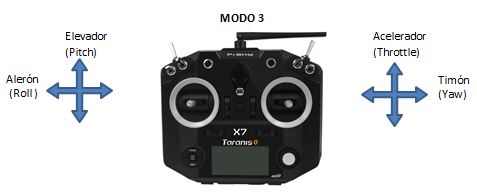

Modo de vuelo 3:
El Modo tres es igual que el Modo uno, excepto Aleron y Timón se intercambian.

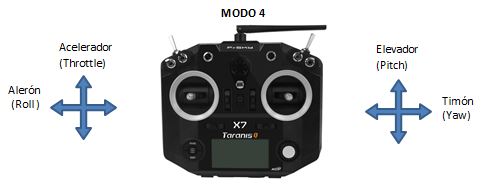

Modo de vuelo 4:
El modo cuatro es el mismo que el Modo dos, excepto Aileron y Timón, se intercambian.
Debido a la configuración de los mandos son idénticos, en algunos TX, el Modo 1 y el Modo 3 son intercambiables, al igual que el Modo 2 y el Modo 4. Esto se logra intercambiando los canales Alerón y Timón en la configuración del usuario.
No está bien ni mal cuál usar, solo con lo que te sientas más cómodo. Si no sabes qué modo usar, simplemente elija el modo 2, ya que la mayorÃa de los pilotos lo están usando y va a tener un mayor valor de reventa más adelante.

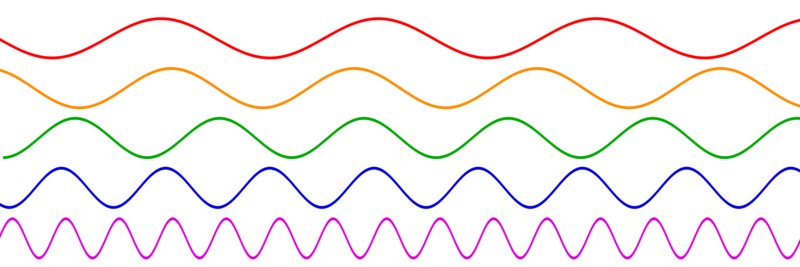

Tipos de Frecuencia
La frecuencia en el RC más popular es 2.4GHz. Las frecuencias más bajas normalmente se utilizan para vuelos a más distancia, estas son 27MHz, 72MHz, 433MHz, 900MHz y 1.3GHz pero raramente se usan en los mini quad.
Para los que llevéis mucho tiempo en el RC, recordareis 27MHz y 72MHz con los cristales de frecuencia/canal. Estos cristales sintonizan canales de frecuencia especÃficos para transmitir la señal al receptor que tenÃa su propio cristal marcando con la misma frecuencia para estar emparejados. Esta tecnologÃa ha existido durante décadas, permiten un mayor alcance y una mejor penetración de la señal. Sin embargo, podrÃa interferir con otras personas que usan la misma frecuencia (incluso diferentes marcas).
Otro problema fue el gran tamaño de las antenas, mucho más largas que las de alta frecuencia. Los cristales utilizados para la selección de canales también era un inconveniente, ya que se rompÃan fácilmente y podÃan cambiar al volar/conducir con otros.
El sistema de 2.4GHz es una tecnologÃa más nueva, y actualmente es la frecuencia más popular para vehÃculos pequeños terrestres y aéreos RC. Se convierte en el estándar RC después de que se crearon nuevos protocolos que introdujeron la tecnologÃa de salto de frecuencia que permitÃa al usuario no tener que preocuparse por recoger frecuencias o canales de otros pilotos. La antena es más pequeña y más fácil de transportar, pero generalmente con un alcance más corto que los 27 / 72Mhz.

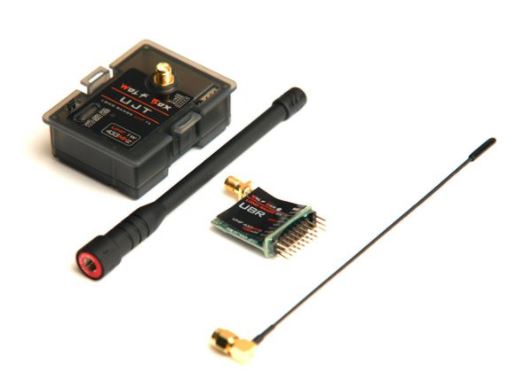

Es posible que también hayas oÃdo hablar de otros que usan equipos de 1.3 GHz, 900 MHz o 433 MHz, estos se usan más comúnmente para distancias largas o en aparatos más grandes.
Todos los fabricantes de transmisores cambiaron a los nuevos protocolos de salto de canales que hicieron que RC fuera muy fácil de mantener y usar. El software en ejecución busca constantemente la mejor frecuencia para usar y si detecta alguna interferencia, cambia automáticamente a otro canal disponible. Está haciendo esto muchas veces por segundo, por lo que nunca experimentará problemas técnicos o interferencias de radio, que fue un gran problema en la industria de RC durante muchos años. Otra cosa buena sobre el salto de canales es que puedes volar con muchas otras personas al mismo tiempo sin interferencias.
Receptores de radio
Un controlador de radio por lo general viene con un receptor (RX). Es importante saber que un transmisor de radio (TX) normalmente solo funciona con un receptor de radio (RX) de la misma marca. Por ejemplo, un Frsky Taranis TX no funcionará con un receptor Spektrum. Aqui puedes leer sobre uno de los mejores RX para Flysky el Fli14+.
Cuando compras un TX, tienes que saber que estas condicionado por sus receptores. Esto se convierte en una consideración importante: algunas marcas de receptores son más caras que otras; algunas marcas tienen receptores más pequeños que otras o con más prestaciones, como telemetrÃa.
Binding TX y RX
Emparejar el transmisor al receptor es muy sencillo, y solo se tiene que hacer una vez al principio de la configuración. La mayorÃa de la TX decentes te permitirá vincular múltiples receptores a la TX. Incluso puedes crear perfiles de modelos diferentes para cada dron que tengas. Verifique las instrucciones para los procedimientos de vinculación que vienen con los receptores.
Una vez que el TX y Rx están vinculados, el RX no puede ser controlado por otro TX.
¿Cómo elegir receptores?

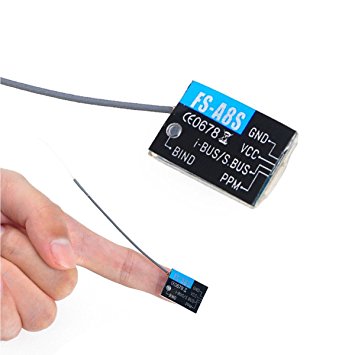

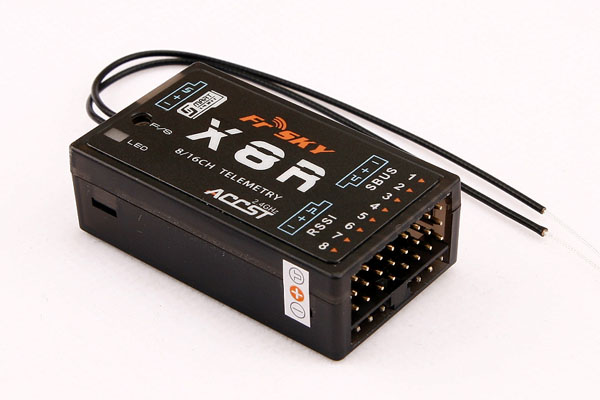

Tu preferencia en receptores se limitará a las que puedas obtener con el TX, como, tamaño, peso, recepción, etc. Por ejemplo, el sistema de radio Frsky se hizo muy popular debido a que sus receptores tienen un formato compacto. Lo que los hace perfectos para instalarlos en nuestros mini drones.
También se tiene en cuenta qué protocolos de recepción te permite y qué tecnologÃas se utilizan, como PWM, PPM, SBUS i iBUS. En términos generales, SBUS es mejor que PPM debido a la latencia, mientras que ambos son mejores que PWM debido a la cantidad de conexiones requeridas.
¿Qué buscar en un transmisor RC?
Presupuesto y canales
El rango de precios es enorme, desde tan barato como 45€ a más caros de 1000€.
Si tienes un presupuesto ajustado y no puedes unos 180€ para una Taranis, tendrÃa sentido comprar una barata de 6 canales para probar. Y puedes cambiar a un transmisor mejor más adelante cuando tenga más experiencia y sepas qué buscar.
Hardware y caracterÃsticas
Hay mucho que considerar cuando se trata de elegir un buen transmisor, como la pantalla (resolución, luz de fondo, etc.), cómo se sienten los sticks (calidad de los gimbals), memorias de modelos múltiples y caracterÃsticas de Entrenamiento (conectividad), y más. A algunos también les pueden gustar las funciones de expo y curva que le permiten cambiar la forma en que los mandos reaccionan a tu entrada, aunque esto también se puede hacer en el software controlador de vuelo.
Algunos transmisores RC admiten programación y flasheo de firmware para mejorar la experiencia del usuario. Puedes personalizarlos con música y grabaciones de voz o lo que quieras. Investigue antes de gastar dinero en ello.
ErgonomÃa
La ergonomÃa es muy personal, nadie puede decirle qué TX se sentirÃa bien o mal en sus propias manos. Consideraciones como el peso, la ubicación de los sticks y los interruptores, qué tan grandes son tus manos, que largos son tus dedos, todo juega un papel en esto.
No creo que sea un gran problema del que preocuparse con el TX. Estas compañÃas son marcas en la industria de RC y llevan años y saben cómo hacer un buen TX. Si todavÃa está tratando de averiguar más, te sugiero que intentes coger alguno y probarlo tu mismo.
Soporte de telemetrÃa
Cuanto más tiempo llevo volando, más valoro la telemetrÃa. Es una caracterÃstica útil que permite a RX enviar datos de vuelo a la TX, como RSSI, voltaje de la baterÃa, consumo de corriente, etc.
Capacidad de módulo RF externo
Con esta caracterÃstica, puedes instalar y usar un módulo de transmisor externo en lugar del módulo de RF incorporado. Te permite transmitir en una frecuencia diferente, como 433MHz en lugar de 2.4Ghz, o utilizar diferentes sistemas de RF/receptores de una marca diferente. Por ejemplo, el módulo Taranis se puede unir con receptores Spektrum.
¿Por qué invertir en un buen transmisor?
Un transmisor RC decente es una inversión de futuro.
Con los programas disponibles, como betaflight, podemos configurar los canales adicionales para ajustar el PID y las velocidades durante el vuelo. Esto hace que tener un transmisor con canales AUX sea algo positivo. Tener la capacidad de guardar varios modelos es una ventaja adicional, ya que permite que un transmisor se use para múltiples drones.
Otra caracterÃstica que «deberÃa tener» es la conexión directa entre TX y la computadora a través de USB, que te permite usar el TX para simuladores de vuelo sin ningún otro hardware o modificación adicional.
El entrenamiento en simuladores de FPV te permite acostumbrarte a la sensación de los sticks, controles y acumular memoria muscular. Algunos transmisores baratos también pueden hacer esto pero requiere mucho más retoques y hardware adicional.
Recomendación sobre transmisor de radio
No os voy a engañar, si estáis empezando, no necesitáis una gran emisora, ya que actualmente hay marcas como FlySky que tienen TX y RX muy baratos funcionan bien, un alcance sufriente y hasta una telemetrÃa.
Es más, compatible con muchos RX Turnigy hace esta marca sea una de las mejores para iniciarte en este mundo. Eso sÃ, no tienen módulos de expansión.
Por otro lado, si ya llevas un tiempo en este mundillo o simplemente estás pensando en el futuro y no te importa gastarte algo más, sin duda mi consejo es actualmente que te decidas por una Taranis X9D Plus o la Taranis QX7.
- Ambos usan el potente firmware de código abierto, OpenTX
- Compatible con una amplia gama de receptores Frsky, que admite PWM, PPM, SBUS, y son económicos, pequeños y livianos
- El QX7 tiene menos interruptores que el X9D, y la pantalla tiene una resolución más baja, pero eso está completamente bien para los mini quad. Algunos incluso dicen que el QX7 tiene un mejor agarre que el X9D, pero por supuesto es mucho más personal
LITEBEE Frsky Taranis Q X7 Transmisor 2.4GHz 16CH ACCST Transmitter Compatibile con Frsky Receptor Adecuado Para FPV Racing RC Drone Quadcopter ( White )
CaracterÃsticas
- Quad Ball Bearing Gimbals. Receptor Match. Audio Salidas de voz (valores, alarmas, ajustes, etc.)
- Detección y ajuste de estado de la antena. Registro de datos de vuelo en tiempo real. Alertas del indicador de intensidad de señal del receptor (RSSI)
- Latencia super baja. Smart Port soportado. Avisos de vibración.
- Mode2 --- Acelerador de la mano izquierda (se puede cambiar fácilmente Mode1 o Mode2 a través del menú), los archivos de configuración del modelo compatible con TARANIS X9D Plus
- Nota: Es el modo de aceleración autocentrado. La palanca del acelerador está siempre en la posición neutral. Es la versión EU.
Transmisor de mando flysky FS I6S 10CH 2.4G RC AFHDS 2A w FS-iA6B receptor de Helicóptero
CaracterÃsticas
- Trabaja en el rango de frecuencias de 2.405 a 2.475GHz.This banda se ha dividido en 142 canales independientes, cada sistema de radio utiliza 16 canales diferentes y 160 diferentes tipos de saltos de dise?o algorithm.Silm en el transmisor para un fácil manejo!
- Este sistema de radio utiliza una alta ganancia y la antena multi-direccional de alta calidad, que cubre toda la banda de frecuencia. Asociada con un receptor de alta sensibilidad, este sistema de radio, de las garantÃas a las interferencias de transmisión de radio de largo alcance libre
- Cada transmisor tiene un identificador único, cuando la unión con un receptor, el receptor guarda Ese identificador único y puede sólo acepta fecha a partir de los transmitter.this únicas Evita coger otra se?al del transmisor y aumentar mucho la inmunidad y la seguridad de la interferencia.
- Este sistema de radio utiliza componentes electrónicos de baja potencia y el receptor sensible a la modulación RF chip.The utiliza la se?al intermitente de esta manera reducir el consumo de energÃa incluso moras.
- AFHDS2A sistema tiene la función de identificación automática, que puede cambiar automáticamente entre el modo de comunicación de una única forma en modo corriente y el modo de comunicación de dos vÃas de acuerdo con las necesidades de los clientes funcional. AFHDS2A ha incorporado en la codificación multi-canal y de corrección de errores, que mejoran la estabilidad de la comunicación, reduce la tasa de errores y ampliar la distancia de transmisión fiable.
